Otázka č. 20 - Směrovací protokoly

Popis charakteristických parametrů RIP1, RIP 2, EIGRP, OSPF, metody výběru cesty, vznik směrovací tabulky, nasazení a konfigurace směrovacích protokolů

  1. Jaký je význam dynamických směrovacích protokolů? Kdy je vhodné je použít oproti statickému směrování?
  2. Na jaké dvě základní skupiny dělíme dynamické směrovací protokoly? Popiš rozdíl mezi těmito skupinami.
  3. Popiš jednotlivé směrovací protokoly (RIPv1, RIPv2, EIGRP, OSPF). Uveď skupinu, stručně popiš fungování, metrika, výhody či omezení… Jaký má význam SingleArea a MultiArea v případě OSPF?
  4. Směrovací tabulka (primárně ta co je na routeru) - jak vypadá, co v ní najdeme za údaje? Co znamenají označení C, L, S, S*, O, případně další?

1. Dynamické směrovací protokoly​

  • Dynamické směrovací protokoly automaticky aktualizují směrovací tabulky, když dojde ke změně v topologii sítě.
  • Pokud dojde k výpadku linky nebo se přidá nový router, dynamické směrovací protokoly to detekují a automaticky upraví směrovací tabulky.
  • Ideální pro velké sítě, kde by bylo statické směrování velmi náročné na správu.
  • Umožňují síti růst a měnit se bez nutnosti manuálního zásahu.
  • Jsou schopny vypočítat nejlepší cestu k cílové síti na základě různých metrik, jako je počet skoků, šířka pásma, zpoždění atd.

Dynamické vs. Statické směrování​

  • Dynamickou jsou více vhodné pro velké sítě, kde by bylo statické směrování velmi náročné na správu.
  • Statické směrování je vhodné pro malé sítě, kde je topologie stabilní a nemění se často, též poskytuje více kontroly nad směrováním.

2. Rozdíly mezi dynamickými směrovacími protokoly​

Distance Vector​

  • tyto protokoly používají metriku, která je založená na vzdálenosti (například počet skoků) k cílové síti.
  • Každý ryouter udržuje tabulku, která obsahuje nejlepší cestu k cílové síti a vzdálenost k této síti.
  • Jsou jednodušší a méně náročné na zdroje, ale mohou být méně přesné.
  • Příklady: RIP, EIGRP, RIPv2
  • Tyto protokoly používají sofistikovanější metriku než pouze vzdálenost. Mohou zahrnovat šířku pásma, zpoždění, spolehlivost a další faktory.
  • Každý router udržuje komplexní databázi stavu všech ostatních routerů v síti.
  • Poskytují více detailní a přesné informace o síti, ale jsou náročnější na zdroje a komplexnější na implementaci.
  • Příklady: OSPF, IS-IS

3. Směrovací protokoly​

RIP​

  • vektorový směrovací protokol
  • Využívá metriku založenou na počtu skoků
  • Maximální počet skoků je 15
  • jeden z prvních protokolů používaných v IPv4 sitích

Rip konfigurace

OSPF​

  • směrovací protokol stavu spojení

  • Využívá metriku založenou na nákladech

  • Interní směrování

  • DR – hlavní router, který komunikuje s ostatními

  • BDR – Záložní router, který převezme roli DR

  • Příkaz: router ospf 1; network 192.168.23.0 0.0.0.255 area 0

  • Možnost mít více areí, s tím že musí existovat vždy 0

SingleArea​

  • Všechny routery v jedné oblasti
  • Je jednodušší na konfiguraci a správu.
  • Sdílejí stejné informace o stavu spojení ve svých databázích

MultiArea​

  • Rozdělení sítě na více oblastí (vždy musí existovat oblast 0)
  • Každá oblast má svůj vlastní LSDB(Link-state database) a routery v rámci stejné oblasti sdílejí stejné informace o stavu spojení.
  • Router, který je připojen k více než jedné oblasti, se nazývá Area Border Router (ABR) a slouží jako prostředník pro sdílení informací mezi oblastmi.
  • Poskytuje větší flexibilitu a škálovatelnost pro velké sítě.

EIGRP​

  • vyvinutý společností Cisco
  • hybridní protokol, který kombinuje vlastnosti vektorových a stavových protokolů

BGP​

  • aktuální verze BGP-4
  • Směrovací protokol pro směrování mezi autonomními systémy
  • Používán na globální úrovni

IS-IS​

  • IS-IS je Interior gateway protocol (IGP), který slouží pro výměnu směrovacích informací v rámci administrativní domény nebo sítě
  • směrovací protokol stavu spojení
  • Vyvinut pro telekomunikační sítě, interní směrování

RIPv2​

  • posílá aktualizace směrovací tabulky jako Multicast
  • Rozšířená verze protokolu RIP
  • Využívá Multicast místo broadcastu
  • Podporuje VLSM, CIDR, autentizaci, směrování multicastu
  • podpora IPv6

4. Směrovací tabulka​

  • slouží pro směrování dat procházejících počítačovou sítí

  • obsahuje zjednodušený obraz topologie sítě

  • vytvářena při konfiguraci síťového subsystému

  • statické záznamy jsou vytvářeny správcem sítě

  • dynamické záznamy jsou zařazovány i odebírány pomocí směrovacích protokolů(RIP, OSPF)

  • Při zpracování datagramu je cílová adresa porovnána se záznamy ve směrovací tabulce

  • Obsahuje

    • Cílová síť
    • Maska podsítě
    • Next-hop
    • outgoing interface
    • metrika

  • Označení

    • C - Přímo připojené sítě. Označuje že je síť připojena k routeru
    • L - Lokální směrovaní. Síť je používána lokálně na daném zařízení (loopback adresa)
    • S - Statické směrovaní. Nastavena administrátorem
    • "S/*" - Statické směrování, který je kandidát na default route
    • O - Dynamické směrování (OSPF)
    • R - Dynamické směrování (RIP)

  • lze též nastavit default route, když neexistuje žádné další specifické routování

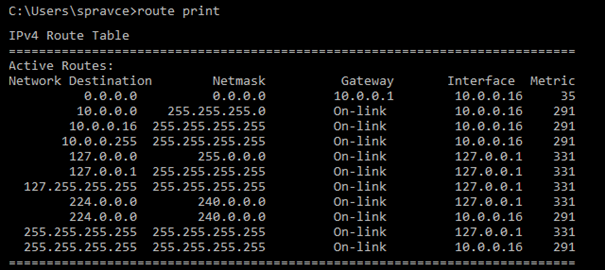

"Směrovací tabulka"
