Otázka č. 6 - Fyzická vrstva

Význam vrstvy, přenos dat – PDU, signál symetrický/asymetrický, pásmo základní/přeložené, strukturovaná kabeláž

  1. vrstvy ISO/OSI modelu - pouze seřazeně vypsat :)
  2. význam vrstvy a její úkoly, která zařízení pracují na této vrstvě?
  3. přenosová média - rozdělení a jejich popis - rozepiš se (výhody, nevýhody, vlastnosti, vzdálenosti, kategorie…)
  4. vysvětli pojmy - duplex, IEEE 802.3, IEEE 802.11, šířka pásma, propustnost
  5. co můžeme říct o kabelu s označením 1000BASE-T a 100BASE-LX10

1. Význam​

  • Nejnižší vrstva v modelu ISO/OSI
  • Zajišťuje přenos bitů po komunikačním kanálu, pomocí elektrických, optických nebo bezdrátových signálů
  • mechanismy pro detekci chyb v přenesených datech
  • Určuje rychlost přenosu a šířku pásma
  • Definuje fyzické vlastnosti přenosového média
  • Zajištujě synchronizaci mezi vysílačem a přijímačem

2. Přenos dat​

  • bity (0,1)
  • Změna napětí nebo světelného signálu
  • Přenosové médium (kabel, optické vlákno, bezdrátově)
  • Přenosová rychlost (bit/s)
  • Příklad: 101011010110010110

3. Signály​

Symetrický​

  • změna napětí nebo amplitudy signálu při přechodu z jednoho stavu na druhý je stejná jako při přechodu z druhého stavu zpět
  • diferenciální signálové páry (Ethernet, USB)

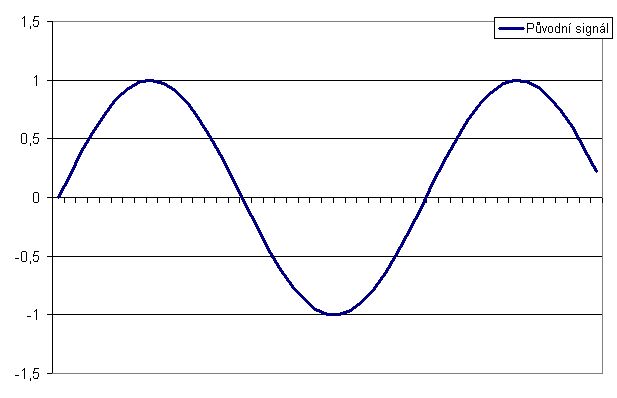

Symetrický signál

Asymetrický​

  • Změna z jednoho stavu na druhý může být odlišná od změny z druhého stavu zpět.
  • Jednoduchý sériový signál

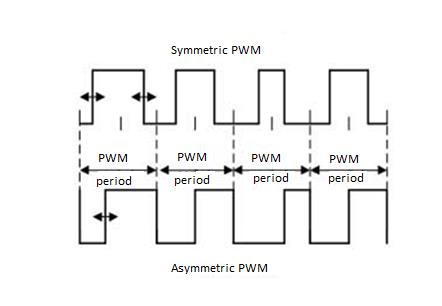

Symetrický a Asymetrický signál

4. Pásma​

Základní​

  • frekvenční složka blízko nule
  • digitalní signal (přenos dat přes vodiče)
  • nejsou modulovány na vyšší frekvence

Přeložené​

  • modulovány nebo posunuty na vyšší frekvence
  • použito pro bezdrátovou komunikaci
  • může obsahovat více různých frekvencí

5. Strukturovaná kabeláž​

  • obecné označení metalických a optických prvků, které umožňují propojení jednotlivých uživatelů v rámci počítačové sítě.

Telekomunikační zásuvky​

  • připojení koncových uživatelských zařízení
  • dvouproudové provedení
    • připojení počítače, notebooku
    • připojení telefonu

Patch panel​

  • umístěny v rozvaděčích v telekomunikační místnosti
  • slouží správci sítě k připojení jednotlivých uživatelů do aktivních zařízení (switch)

Horizontální kabely​

  • čtyři kroucené páry
  • propojují telekomunikační zásuvky a patch panely.

Patch kabely​

  • připojení uživatelských zařízení do počítačové sítě na straně telekomunikačních zásuvek a připojení jednotlivých portů patch panelů do aktivních zařízení na straně rozvaděče.

kategorie podle výkonnosti​

  • Cat 3. (10 Mbit/s)
  • Cat 5. (100 Mbit/s)
  • Cat 5e. (1 Gbit/s)
    • šířka pásma 100 MHz
  • Cat 6. (1 Gbit/s)
    • šířka pásma 250 MHz
  • Cat 6a. (10 Gbit/s)
    • šířka pásma 500 MHz
  • Cat 7. (10 Gbit/s)
    • šířka pásma 600 MHz
  • Cat 7a. (10 Gbit/s)
    • šířka pásma 1000 MHz
  • Cat 8. (25/40 Gbit/s)
    • šířka pásma 2000 MHz

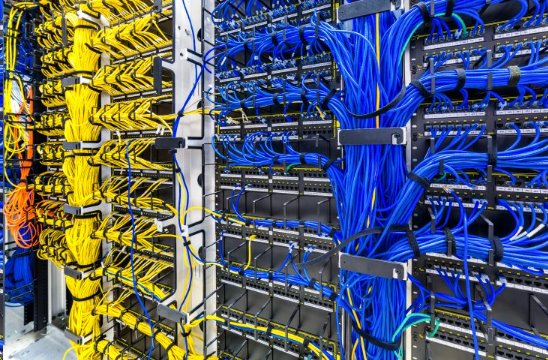

Strukturovaná kabeláž
