Otázka č. 5 - ISO/OSI

Funkce jednotlivých vrstev, porovnání modelů, popis protokolů, služeb, princip zapouzdřování – změna PDU

1. popis modelu a jeho význam
2. stručné porovnání s TCP/IP
3. jednotlivé vrstvy ISO/OSI modelu - význam a funkce, příklady protokolů dané vrstvy, adresy…
4. enkapsulace a PDU

Význam

Model určený pro příkladovou komunikaci mezi zařízeními sítě, v praxi se moc nevyužívá.

Je rozdělen na 7 vrstev.

Vrstvy

Vrstva	PDU
7. Aplikační	Data
6. Prezentační	Data
5. Relační	Data
4. Transportní	Datagram/Segment
3. Síťová	Packet
2. Linková	Rámce
1. Fyzická	Bity

pdu = protokolová datová jednotka - balíček dat na určité vrstvě

1. Fyzická

Bity

Vrstva popisující elektrické nebo optické signály a způsob komunikace po fyzické infrastuktuře. Modulace a konverze signálů.

zařízení pracující na této vrstvě:

• Hub
  • Pouze kopíruje signál na všechny porty
• Repeater
• Kabely

2. Linková

Rámce

MAC adresa

Vrstva zodpovědná za směřování v lokální síti. Data z fyzické vrstvy jsou uspořádána do rámce, který obsahuje MAC adresy odesílatele a příjemce.

Zařízení pracující na této vrstvě:

• Switch
  • Ukládá MAC adresy do tabulky
  • Přeposílá pakety pouze na porty, kde je cílová MAC adresa

Je rozdělna do dvou podvrstvev:

LLC

Tato podvrstva zajišťuje spolehlivost přenosu dat.

MAC

Tato podvrtsva zajišťuje fyzické adresování a přístup k médiu.

Při používaní halfduplex (pouze jedna starna může po médiu vysílat) se využívají metody:

• CSMA/CD - posílá data a poslouchá, zda někdo jiný nevysílá. Pokud ano nebo dojde ke kolizi, počká a znovu to zkusí.
• CSMA/CA - pomalejší, ale spolehlivější metoda, která se používá u bezdrátových sítí. Předchází kolizím.

3. Síťová

Packet

IP adresa

Vrstva zajišťující směrování paketů mezi různými sítěmi. Využívá se k tomu IP adresa.

Zařízení pracující na této vrstvě:

• Router

4. Transportní

Datagram/Segment

Porty

Vrstva zajišťující spolehlivý přenos dat mezi koncovými body. Využivá k tomu dvojici protokolů TCP/UDP.

Zařízení pracující na této vrstvě:

• Firewall
• Load balancer
• Proxy

Tcp

• spolehlivější ale pomalejší
• Využívá checksum a potvrzování přijetí dat
• zajišťuje i správné pořadí packetů a segmentaci

Udp

• rychlejší ale méně spolehlivý
• nezajišťuje správné pořadí packetů ani jejich doručení

5. Relační

Vrstva zajišťující komunikaci mezi aplikacemi. Přesněji jejich spojení a synchronizaci.

6. Prezentační

Vrstva zajišťující převod dat do formátu, který je srozumitelný pro příjemce.

7. Aplikační

Vrstva zajišťující správné předání a zobrazení dat aplikacím.

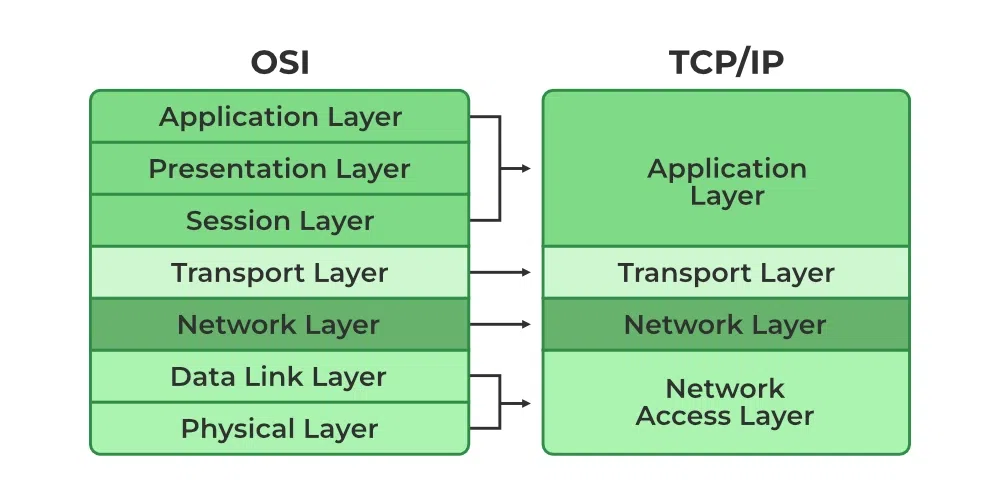

Porovnání s TCP/IP

ISO/OSI je teoretický model, který se v praxi moc nepoužívá. TCP/IP je naopak praktický model, který se používá v praxi. Mají i rozdílný počet vrstvev

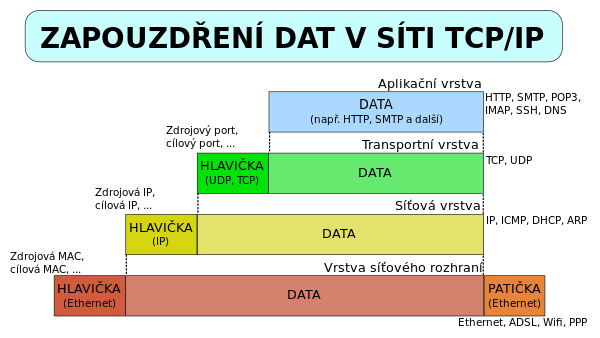

Zapouzdření (enkapsulace)

Je postupné prochází dat těmito vrstvami, kde se k datům přidávají hlavičky a patičky, které obsahují informace o vrstvě, ze které data pochází.
